德尔福和卡特共轨喷油器内部升程参数定义

发布者:admin 发布时间:2019/4/17 11:21:08 点击:0

一、德尔福

1、衔铁升程

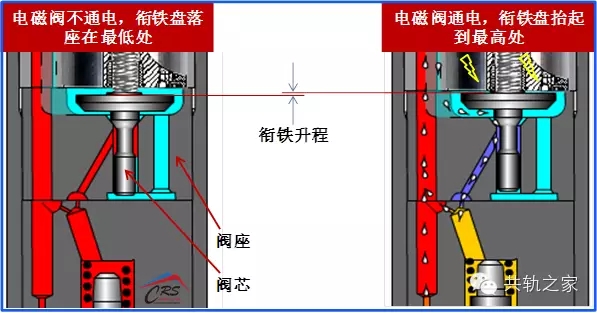

1)定义:喷油器在工作过程中阀芯可移动的距离大小,德尔福公轨喷油器的衔铁升程一般在30~70微米之间。

2)示意图:

3)调整趋势:由上图可知,德尔福喷油器的衔铁升程其实就是自由状态下,阀芯盘距离阀座上缘的距离(或阀芯盘相对阀座陷下去的深度)。因此完全取决于阀组件的加工控制,不能调节(当然,如果衔铁升程偏心,可以尝试用1500目以上精细砂纸打磨阀芯盘端面)。

4)对喷油特性影响:衔铁升程的大小会影响各点的喷油量,衔铁升程越大,喷油量就越大。

当喷油量有偏差时,更换一个衔铁升程不一样的阀组件可改变喷油量的大小。

2、空气余隙

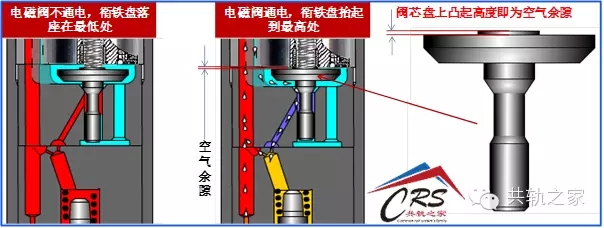

1)定义:当阀芯盘(即衔铁盘)运动到上端时(小台阶与电磁阀接触),阀芯盘主体与电磁阀端面并不接触,而是留有一定的间隙,此间隙大小即空气余隙。

2)示意图:

3)调整趋势:与衔铁升程一样,德尔福喷油器的空气余隙也是由阀组件生产加工控制的,不能调节,如上图所示。

4)对喷油特性影响:空气余隙越大,喷油量越小。不过影响不如衔铁升程明显。

3、针阀升程

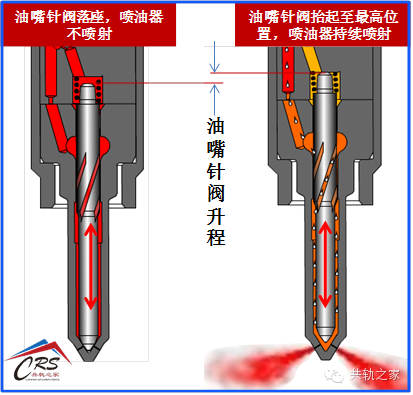

1)定义:喷油器在工作过程中油嘴针阀的位移就叫做针阀升程。

2)示意图:

3)调整趋势:德尔福喷油器的针阀升程不可以调整。它的大小由回油隔板的孔深度和针阀伸出量共同决定。

4)对喷油特性影响:针阀升程越大,喷油量也越大。

4、电磁阀弹簧力

1)定义:电磁阀弹簧有一个预设力,它用来压紧密封小球,以密封住阀座控制腔里的高压燃油。电磁阀弹簧力不能太小,否则高压燃油会从座面泄漏出来。也不能太大,否则小球开启缓慢甚至打不开。电磁阀弹簧力的大小可由改变调整块厚度进行调节。

2)示意图:

3)调整趋势:调整块越长,电磁阀弹簧力越大。

4)对喷油特性影响:电磁阀弹簧力越大,喷油量就越小。电磁阀越小,喷油量就越大。对中速点油量的影响尤其显著。

5、油嘴弹簧力

1)定义:油嘴弹簧有一个预设力,它用来压紧针阀,以密封住喷孔阻止燃油喷射。油嘴弹簧力不能太小,否则油嘴座面会产生燃油渗漏。也不能太大,否则针阀会开启缓慢。德尔福喷油器油嘴弹簧预设力由回油隔板孔深度决定,不需要进行调整。

2)示意图:如上图所示。

3)调整趋势:垫片越厚,弹簧预设力越大。

4)对喷油特性影响:弹簧力越大,喷射量越小。

二、卡特CR200

1、衔铁升程

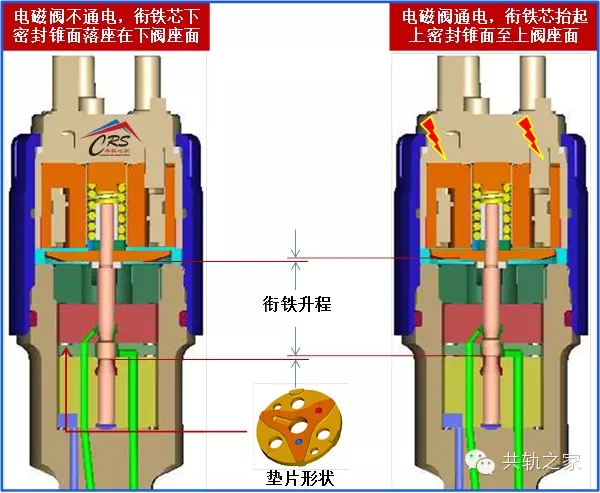

1)定义:喷油器在工作过程中阀芯可移动的距离大小,卡特CR200共轨喷油器的衔铁升程设定值一般在35~45微米之间。卡特CR200的衔铁升程由夹在上阀和下阀中间的调整盘来调整。

2)示意图:

3)调整趋势:调整盘越厚,衔铁升程就越大。

4)对喷油特性影响:衔铁升程的大小会影响各点的喷油量,衔铁升程越大,喷油量就越大。衔铁升程 过大或过小时,喷油器的喷射性能都会变得异常。衔铁升程太小会产生节流效应,太大则会影响打开速度,且易产生穴蚀现象。因此通过调整垫片来调节油量的前提是:衔铁升程位于有效范围内,一般当衔铁升程在30~70微米之间时,喷油器喷射性能不会产生异常。

2、空气余隙

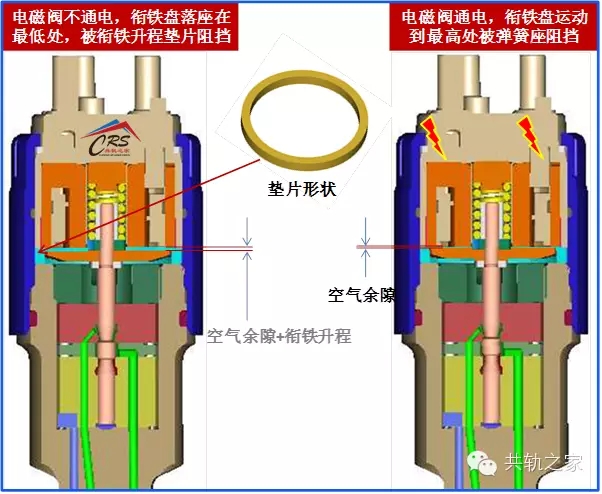

1)定义:当衔铁盘运动到上端时(被弹簧座和弹簧内衬套挡住),衔铁盘与电磁阀端面之间并不接触,而是留有一定的间隙,此间隙大小即空气余隙。它主要用来避免衔铁盘与电磁阀之间的粘滞作用。

当电磁不通电,衔铁盘在阀弹簧的作用下落座,此时衔铁盘与电磁阀端面之间的间隙值为衔铁升程与空气余隙的总合。

卡特CR200喷油器的空气余隙在50~70微米之间。

2)示意图:

3)调整趋势:垫片越厚,空气余隙越大。

4)对喷油特性影响:空气余隙越大,喷油量越小。

3、针阀升程

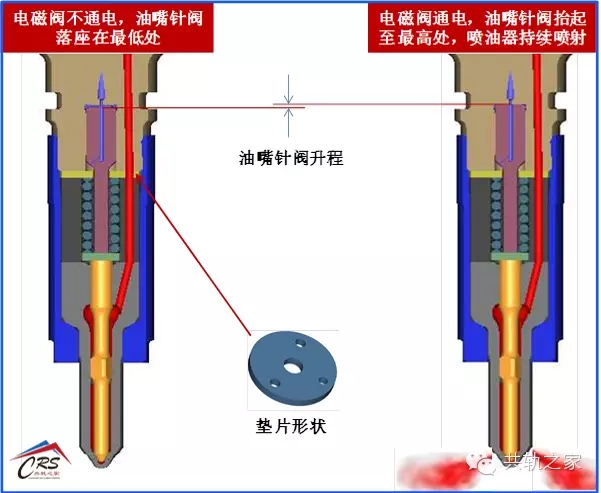

1)定义:喷油器在工作过程中油嘴针阀的位移就叫做针阀升程。

2)示意图:

3)调整趋势:垫片越厚,针阀升程越大。

4)对喷油特性影响:针阀升程越大,喷油量也越大,尤其是全负荷或高负荷区域。

4、电磁阀弹簧力

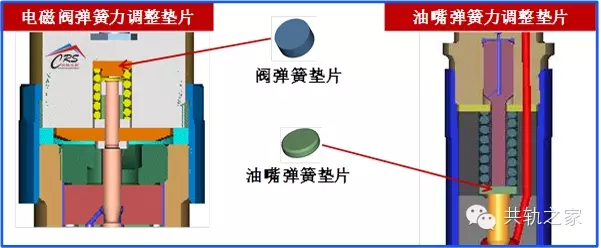

1)定义:电磁阀弹簧有一个预设力,它用来压紧密封锥面,以密封住阀座控制腔里的高压燃油。电磁阀弹簧力不能太小,否则高压燃油会从座面泄漏出来。也不能太大,否则衔铁芯开启缓慢甚至打不开。电磁阀弹簧力的大小可改变阀弹簧垫片厚度进行调节。

2)示意图:

3)调整趋势:垫片越厚,电磁阀弹簧力越大。

4)对喷油特性影响:电磁阀弹簧力越大,喷油量就越小。电磁阀越小,喷油量就越大。对中速点油量的影响尤其显著。

5、油嘴弹簧力

1)定义:油嘴弹簧有一个预设力,它用来压紧针阀,以密封住喷孔阻止燃油喷射。油嘴弹簧力不能太小,否则油嘴座面会产生燃油渗漏。也不能太大,否则针阀会开启缓慢。德尔福喷油器油嘴弹簧预设力由回油隔板孔深度决定,不需要进行调整。

2)示意图:如上图所示。

3)调整趋势:垫片越厚,弹簧预设力越大。

4)对喷油特性影响:弹簧力越大,喷射量越小。
